一、概述

D系列（DRG-30）智能電工儀表（數字電流表、數字電壓表、頻率表、轉速表等等）是一種多功能組合型儀表，適用于電力電網、自動化控制系統的現場監測顯示和自動化調度遠動裝置的遙控遙測，其作用是將電網中的電參量如電流、電壓、三相功率、頻率等值，同微電腦運算后經A/D轉換后輸出標準的電流或電壓變送信號。另外該系列儀表還帶有RS232或RS485通訊接口與遠距離數據終端TRU相連。

二、主要技術參數

1、精度等級： 0.5F·S±1字
2、顯示位數：4位
3、功耗：≤3W
4、工作電源：AC85～242V，50HZ
5、工作環境：0～50℃，相對濕度≤85％，無腐蝕性及無強電磁輻射場合

三、儀表面板及接線

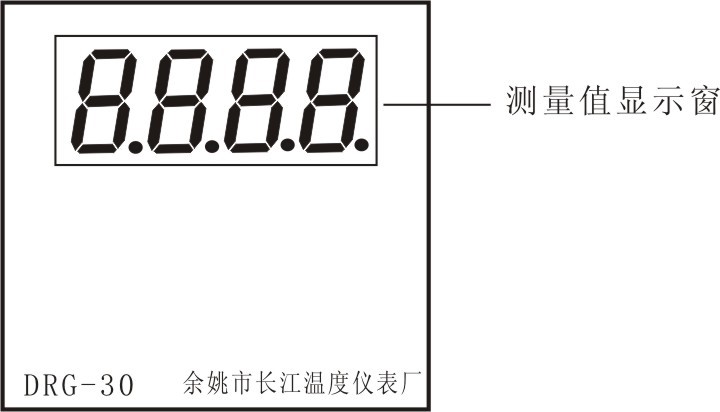

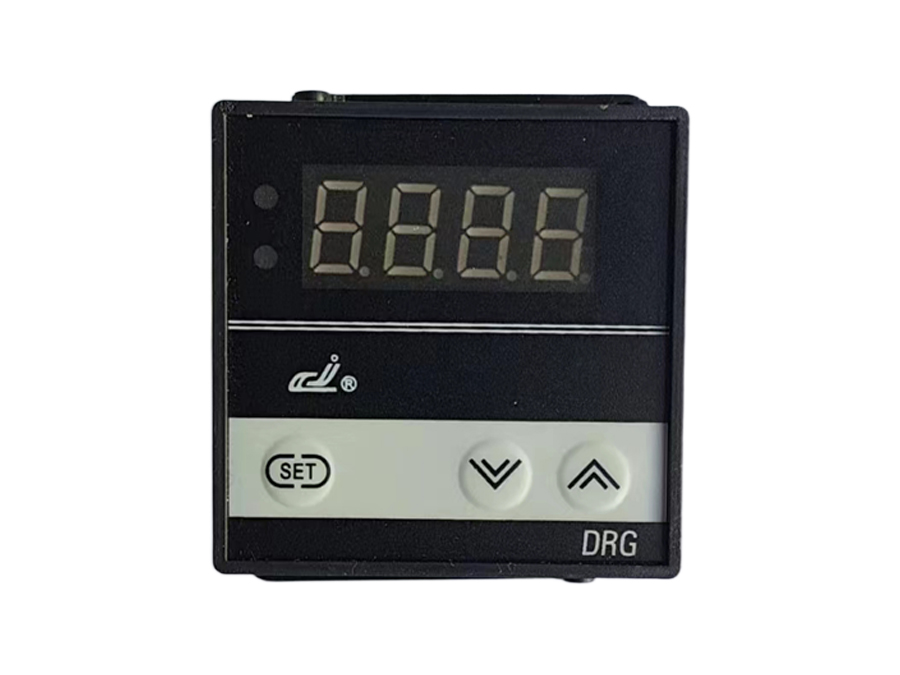

1、儀表面板(參考)

各型號面板功能均以此圖為參考，不一一贅述

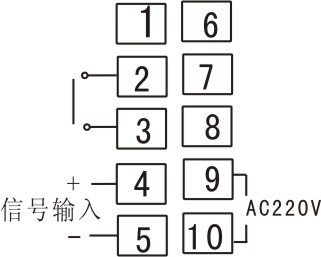

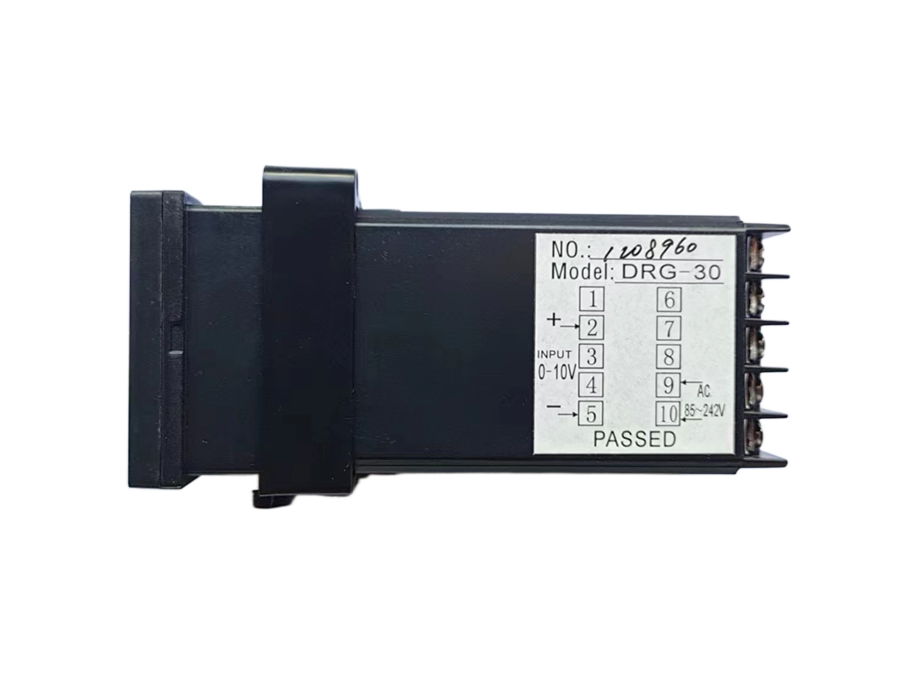

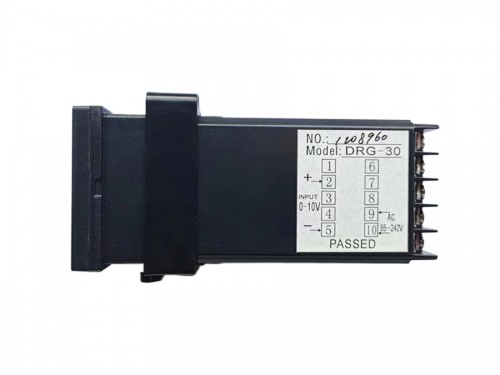

2、儀表接線（參考）

四、儀表操作

1、按照接線圖正確接線，通電后儀表開始自檢，此過程持續1S。
2、當儀接線端2、3短接時，測高速轉數，儀表顯示無小數點；2、3斷開時，測慢速轉數，儀表顯示小數點。建議500轉/分以上，請選擇高速測量。

五、故障分析及排除
