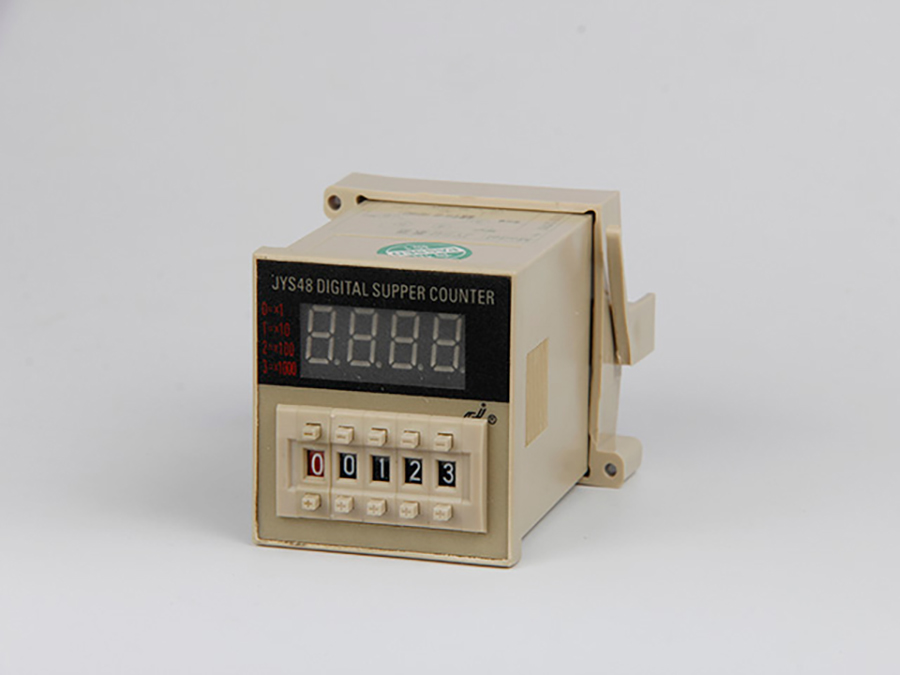

JYS計數器采用強抗干擾單片機控制，質量可靠，四位數碼管顯示，具有操作簡單，廣泛用于各種需要計數控制的場合。

一、性能指標：

1. 計數范圍：0～9999000　　　

2. 輸入信號：繼電器、行程開關、微調開關、接近開關、光電開關、脈沖信號

3. 計數速度：高速1000次/秒，低速30次/秒

4. 繼電器輸出(無源)觸點容量： AC220V  5A(阻性負載)

5. 開孔尺寸（mm）：48×48×130          外型尺寸（mm）：44×44

6. 工作電源：AC85～242V  50/60Hz      功耗＜3W

7. 使用環境：0～50℃，相對濕度≤85％，無腐蝕性及無強電磁輻射場合

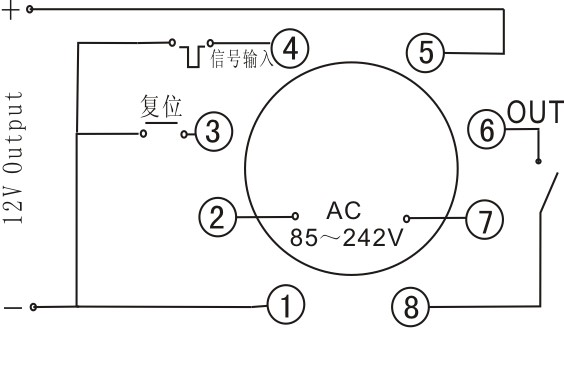

二、接線及說明：

三、操作說明：

1. 首先按照接線圖正確接線，將計數器設定到需要的數值后通電，有信號輸入時計數器開始計數。

2. 注：左邊紅色的撥碼的數字代表10的次方。例如：當紅色撥碼為‘2’，另外四片撥碼的數值為‘3200’時，表示設定的實際數值為3200×10² 。

3. 當計數達到設定值后，繼電器輸出端子⑥與⑧導通，計數器停止計數。

4. 在計數中途或計數達到設定值后短接復位端再斷開，計數器計數歸零，輸出端⑥與⑧斷開，當再有信號輸入時開始計數。
